Relevador Bimetálico JR28 LR2-D3361 55-70a 690v Riel Din
¿Ya conoces todos nuestros productos?
Visita Nuestra Página en Mercado Libre donde encontrarás todos nuestros PRODUCTOS.
Aprovecha tu envío y agrega otro de nuestros productos a tu orden.
El link de nuestra tienda PRACTINET es:
https://www.mercadolibre.com.mx/tienda/practinet
IMPORTANTE: Sí realizamos facturas CFDI.
DESCRIPCIÓN

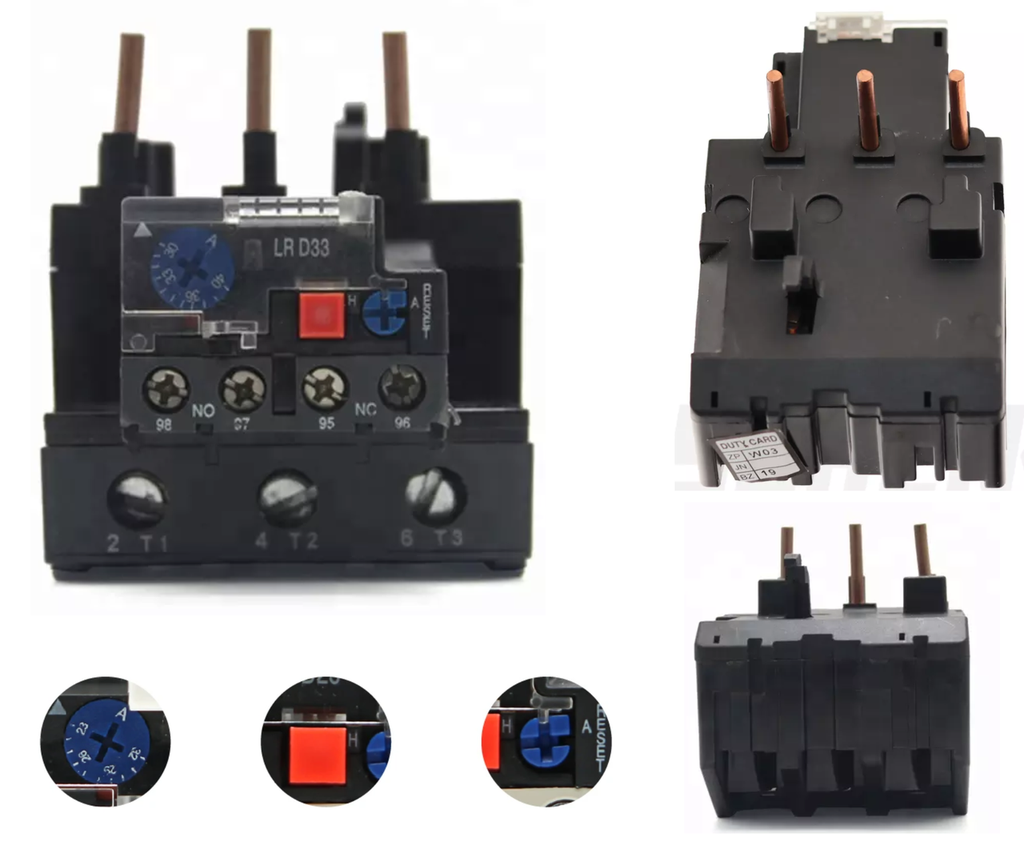

El Relevador bimetálico térmico JR28 modelo LR2-D3361 está diseñado para brindar protección confiable a motores eléctricos frente a sobrecargas prolongadas, ayudando a evitar el sobrecalentamiento y prolongar la vida útil del equipo.
Su sistema de protección térmica actúa cuando la corriente excede el rango configurado, permitiendo detener el motor mediante un contactor compatible dentro del sistema de control.
Cuenta con rango de corriente de 55A a 70A, voltaje máximo soportado de hasta 690V, funcionamiento en corriente alterna AC, frecuencia de 50 / 60 Hz y montaje en riel DIN.
Es ideal para aplicaciones industriales y se instala junto con contactores trifásicos compatibles, ofreciendo desempeño estable y seguro en sistemas de control, arranque y protección de motores eléctricos.
COMPATIBLE
Este producto es compatible con:
-> Motores eléctricos compatibles.
-> Contactores trifásicos compatibles.
-> Tableros eléctricos.
-> Tableros de control.
-> Maquinaria industrial.
-> Sistemas de automatización.
-> Sistemas industriales.
-> Circuitos de motor de 55A a 70A.
-> Sistemas de hasta 690V.
-> Corriente alterna AC.
-> Frecuencia 50 / 60 Hz.
-> Montaje en riel DIN.
-> Aplicaciones de arranque y protección de motores eléctricos.
IMPORTANTE: Antes de comprar, verifica corriente nominal del motor, voltaje, frecuencia, modelo del contactor, rango de ajuste y compatibilidad con tu sistema.
NO RECOMENDABLE PARA
No se recomienda utilizar este producto en las siguientes condiciones:
-> Motores fuera del rango de 55A a 70A.
-> Voltajes superiores a 690V.
-> Aplicaciones donde se requiera protección contra cortocircuito integrada.
-> Uso como interruptor termomagnético, fusible o breaker.
-> Uso sin contactor compatible cuando el circuito lo requiera.
-> Sistemas de corriente directa, si no están validados para este uso.
-> Instalaciones sin revisar la corriente nominal del motor.
-> Ambientes con humedad, polvo excesivo o corrosión sin gabinete adecuado.
-> Instalaciones críticas sin validación técnica.
-> Conexión por personal sin conocimientos eléctricos.
RECOMENDACIÓN: Este relevador bimetálico protege contra sobrecarga térmica, pero no sustituye protecciones contra cortocircuito como fusibles, interruptores termomagnéticos o guardamotores.
QUÉ INCLUYE
-> 1 Relevador bimetálico térmico JR28 modelo LR2-D3361 de 55A a 70A.
NO INCLUYE
-> Contactor.
-> Motor.
-> Gabinete.
-> Riel DIN.
-> Cableado.
-> Zapatas.
-> Fusibles.
-> Interruptor termomagnético.
-> Guardamotor.
-> Botonera de arranque y paro.
-> Herramientas de instalación.
-> Manual físico impreso.
-> Otros accesorios.
CARACTERÍSTICAS
El Relevador bimetálico JR28 LR2-D3361 cuenta con las siguientes características:
-> Tipo: Relevador bimetálico térmico de sobrecarga.
-> Serie: JR28.
-> Modelo: LR2-D3361.
-> Rango de corriente: 55A a 70A.
-> Voltaje máximo soportado: Hasta 690V.
-> Tipo de corriente: AC, corriente alterna.
-> Frecuencia: 50 / 60 Hz.
-> Función: Protección térmica contra sobrecarga de motor.
-> Montaje: Riel DIN.
-> Compatibilidad: Contactores trifásicos compatibles.
-> Aplicación: Arranque y protección de motores eléctricos.
-> Uso: Industrial.
-> Estado: Nuevo.
-> Función principal: Protección térmica contra sobrecarga en motores compatibles.
FUNCIONAMIENTO
El relevador bimetálico térmico funciona detectando sobrecargas prolongadas en motores eléctricos.
En términos sencillos, cuando la corriente supera el rango configurado durante cierto tiempo, el sistema bimetálico actúa y abre el circuito de control, ayudando a detener el motor mediante el contactor compatible.
Esto ayuda a reducir el riesgo de sobrecalentamiento, daño al motor y fallas por sobrecarga prolongada.
El funcionamiento correcto depende de seleccionar el rango adecuado de corriente, ajustar el relevador conforme a la placa del motor, utilizar un contactor compatible y contar con protecciones contra cortocircuito en la instalación.
SE UTILIZA PRINCIPALMENTE EN
Este relevador bimetálico se utiliza principalmente en:
-> Protección de motores eléctricos.
-> Arranque de motores eléctricos.
-> Tableros eléctricos.
-> Tableros de control.
-> Maquinaria industrial.
-> Sistemas de automatización.
-> Sistemas industriales.
-> Circuitos de mando.
-> Circuitos de potencia con contactor compatible.
-> Arranque y paro de motores.
-> Mantenimiento eléctrico.
-> Aplicaciones donde se requiere protección térmica por sobrecarga.
INSTALACIÓN BÁSICA
Para instalar el Relevador bimetálico JR28 LR2-D3361, puedes seguir estos pasos generales:
Desenergiza completamente el sistema antes de instalar.
Verifica que la corriente nominal del motor esté dentro del rango de 55A a 70A.
Confirma que el voltaje del sistema no supere 690V.
Revisa la frecuencia de trabajo 50 / 60 Hz.
Verifica compatibilidad con el contactor y el tablero.
Monta el relevador en riel DIN o en la base compatible, según instalación.
Identifica correctamente entradas, salidas y contactos auxiliares de disparo.
Conecta el relevador de acuerdo con el diagrama del circuito de control.
Ajusta la corriente conforme a la placa del motor.
Aprieta correctamente las terminales para evitar falsos contactos.
Verifica que no existan hilos sueltos o partes energizadas expuestas.
Energiza el sistema de forma controlada.
Realiza una prueba de operación según el procedimiento del tablero.
IMPORTANTE: La instalación debe ser realizada por personal con conocimientos eléctricos. Una conexión o ajuste incorrecto puede causar daño al motor, disparos incorrectos o riesgo eléctrico.
RECOMENDACIONES DE USO
-> Verifica la corriente nominal del motor antes de instalar.
-> Usa este modelo solo para motores dentro del rango de 55A a 70A.
-> No excedas el voltaje máximo de 690V.
-> Utiliza protección contra cortocircuito adicional.
-> Verifica compatibilidad con el contactor.
-> Revisa el diagrama antes de cablear.
-> Ajusta correctamente el rango de corriente.
-> Instala dentro de gabinete adecuado.
-> No manipules conexiones con el sistema energizado.
-> Consulta a personal calificado para instalaciones industriales.
